ข้อมูลจำเพาะ:
2.4G ไร้สาย DMX512 T/R
126 ช่องกระโดดความถี่โดยอัตโนมัติสูง anti-jamming ความสามารถ เพื่อให้แน่ใจว่าทำงานความน่าเชื่อถือ
7 กลุ่มรหัสรหัส settable ผู้ใช้สามารถใช้ 7 กลุ่มไร้สายสุทธิๆรบกวน.
แต่ละอื่นๆในเดียวกัน place... (Tricolor LED แสดงตัวบ่งชี้)
แรงดันไฟฟ้าขาเข้า:DC5V0.5A MIN
Cornmunication ระยะทาง 400 เมตร (ระยะทางที่มองเห็นได้)
ส่วนความถี่ในการทำงาน: 2.4G ISM,126 ช่องความถี่ความถี่
สูงสุดกำลังส่ง rate 2od Bm
รับความไว:-106dBm
DMX สัญญาณอินเทอร์เฟซ: 3 ขาเสียบชาย/หญิง
คู่มือการใช้งาน:
รหัส ID และ LED สีที่สอดคล้องกันความสัมพันธ์
1-สีแดง,2-,3-สีแดง+สีเขียว,4-สีฟ้า,5-สีแดง+ สีฟ้า,6-สีเขียว+สีฟ้า7-สีแดง+สีเขียว+ สีฟ้า
กดสวิทช์ momentary ด้านบนด้านข้างไฟ led indicata IDsetting.
กดอีกครั้ง ID key,สีผลิตภัณฑ์ที่ต้องการ, เพิ่ม 1 ทุกครั้งที่คุณกดสวิทช์จะ advance สีรหัส ID.
สภาพการทำงาน:

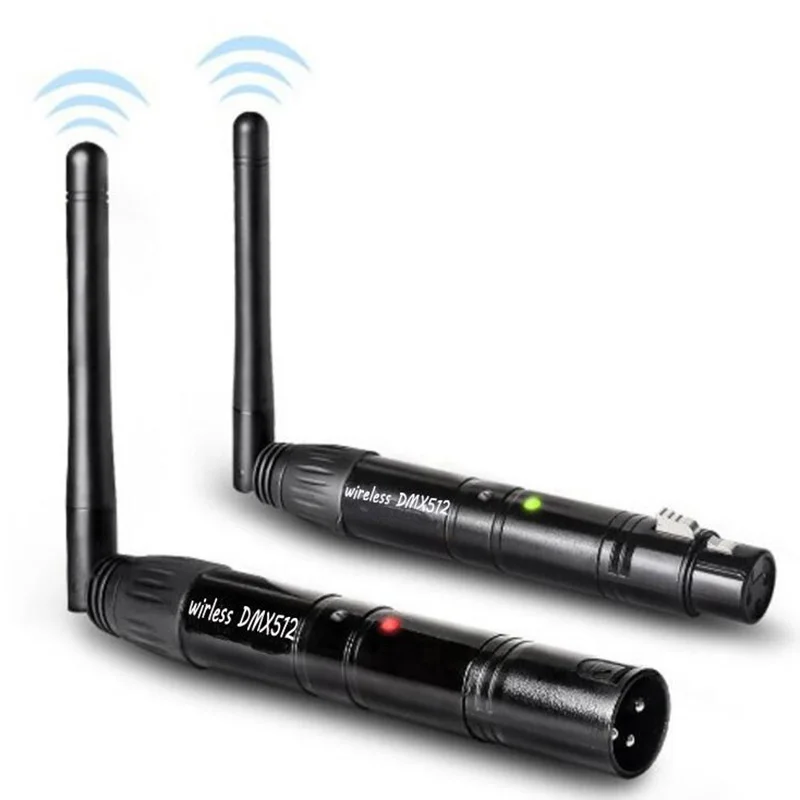

LED คงที่ lit up: DMX หรือสัญญาณไร้สาย
ไฟ led สีแดง: ส่ง
สีเขียว LED flash: รับ
ความถี่ RF 2.4G ISM,it's ค้นหาโดยอัตโนมัติ
รหัส ID "1-7" กลุ่มรหัสรหัส,Press'KEY'for การตั้งค่าเพียงสามารถทำงานภายใต้เดียวกัน ID รหัสเครื่องส่งสัญญาณและตัวรับสัญญาณ (เดียวกัน LED สี)
การสร้างการสื่อสาร:
1.เปิด DMX512 ไร้สายได้รับ board first แล้วกำลังติดตาม to power up ส่งบอร์ด
2.กด "" ปุ่มชุดเดียวกัน ID avalue ของส่ง board และได้รับ board. กรุณาใช้ diffefent ID มูลค่าถ้าคุณต้องการใช้มากกว่า 1 กลุ่มไร้สาย universais ในเวลาเดียวกันเดียวกัน.
3. ไฟ LED สีแดงกะพริบเมื่อ transmitter ส่ง DMX ข้อมูลโดยไม่มีแทรกแซงคลื่นความถี่ความถี่ then ตัวรับสัญญาณการเปลี่ยนแปลงสื่อสารความถี่ความถี่ สีเขียว LED แฟลช till ได้รับ corrected เดียวกัน ID มูลค่า,
LED แฟลชที่รวดเร็วเมื่อ DMX ข้อมูลที่รวดเร็ว.

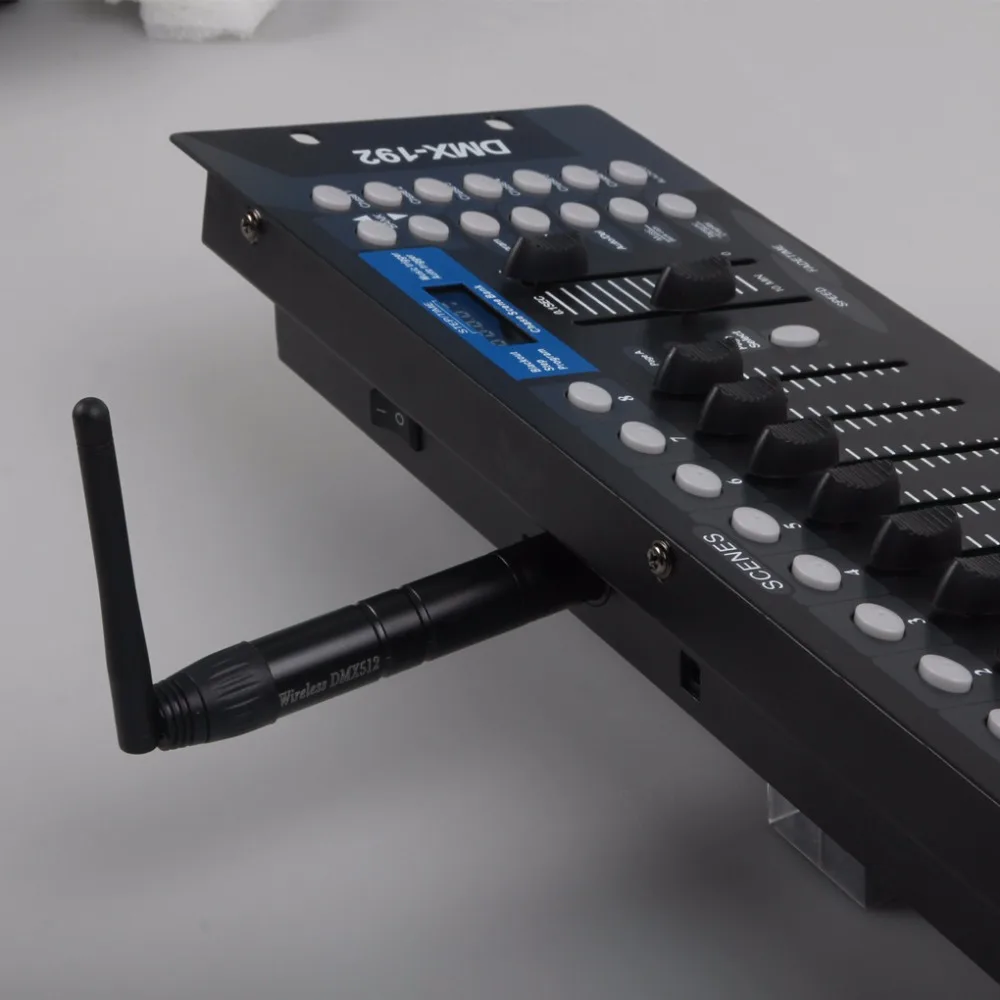

4.การสื่อสารก่อตั้งขึ้นอย่างถูกต้อง หมายเหตุบาง DMX ติดตั้งต้องวางเป็น slave สำหรับที่เหมาะสมการควบคุม DMX ถ้าโหมด masteR พวกเขาส่ง DMX สัญญาณ out xlr แจ็คก่อให้เกิด
Auto scan เครื่องส่งสัญญาณ/เครื่องรับ to go โหมดเครื่องส่งสัญญาณเนื่องจาก dmx สัญญาณ being ปัจจุบัน.
5.unit สำหรับในร่มเท่านั้น
แพคเกจรวม:

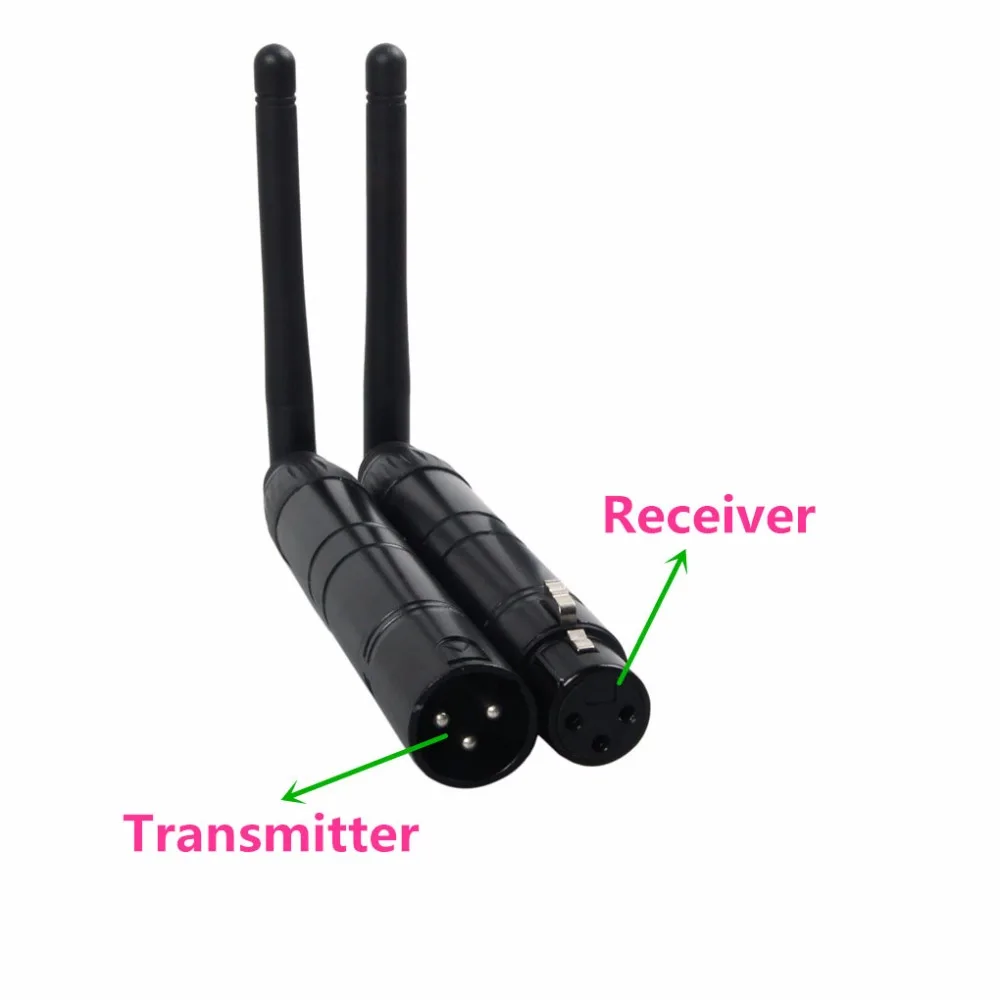

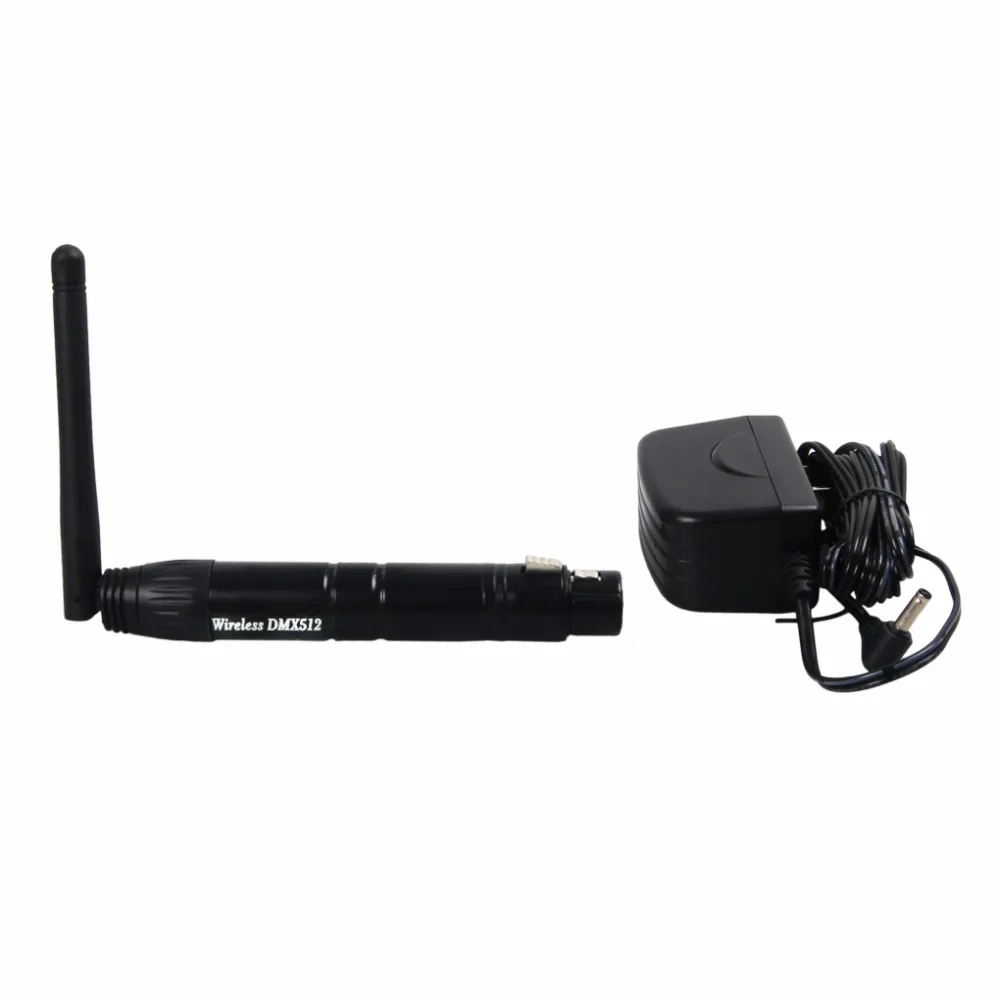

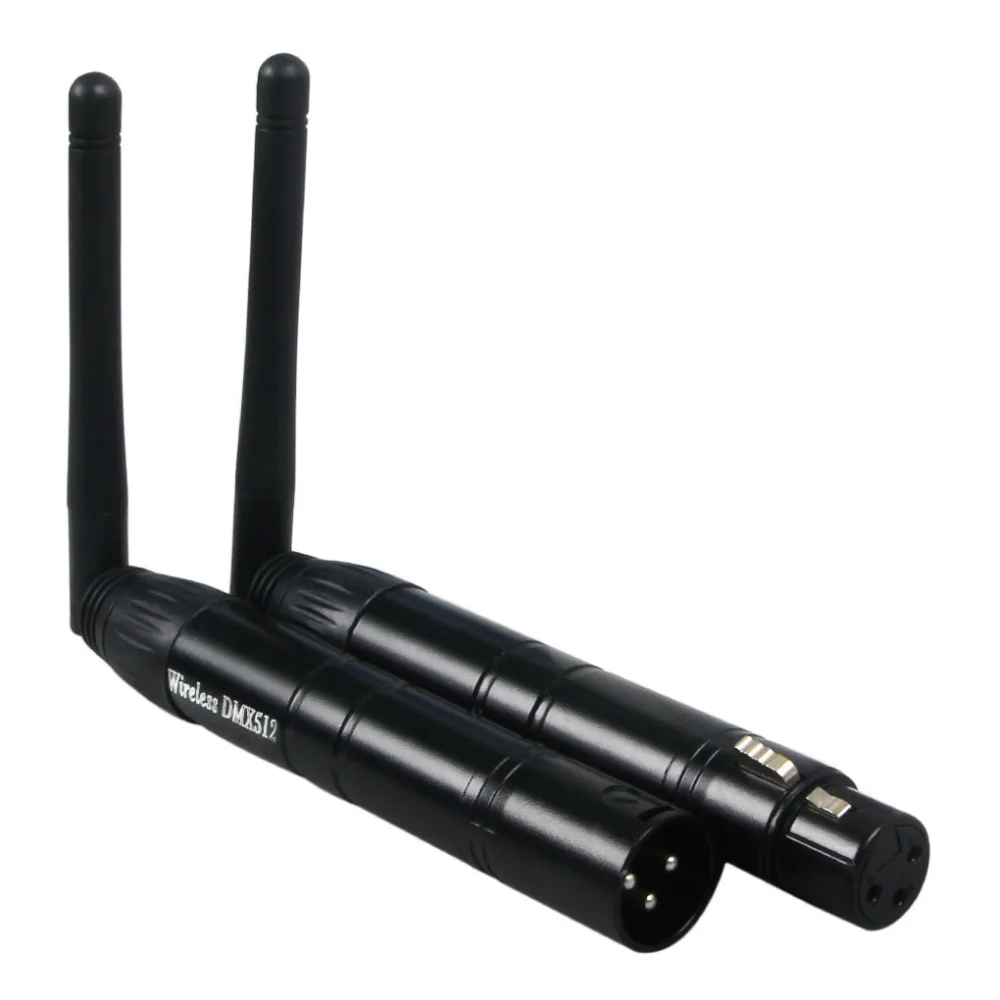

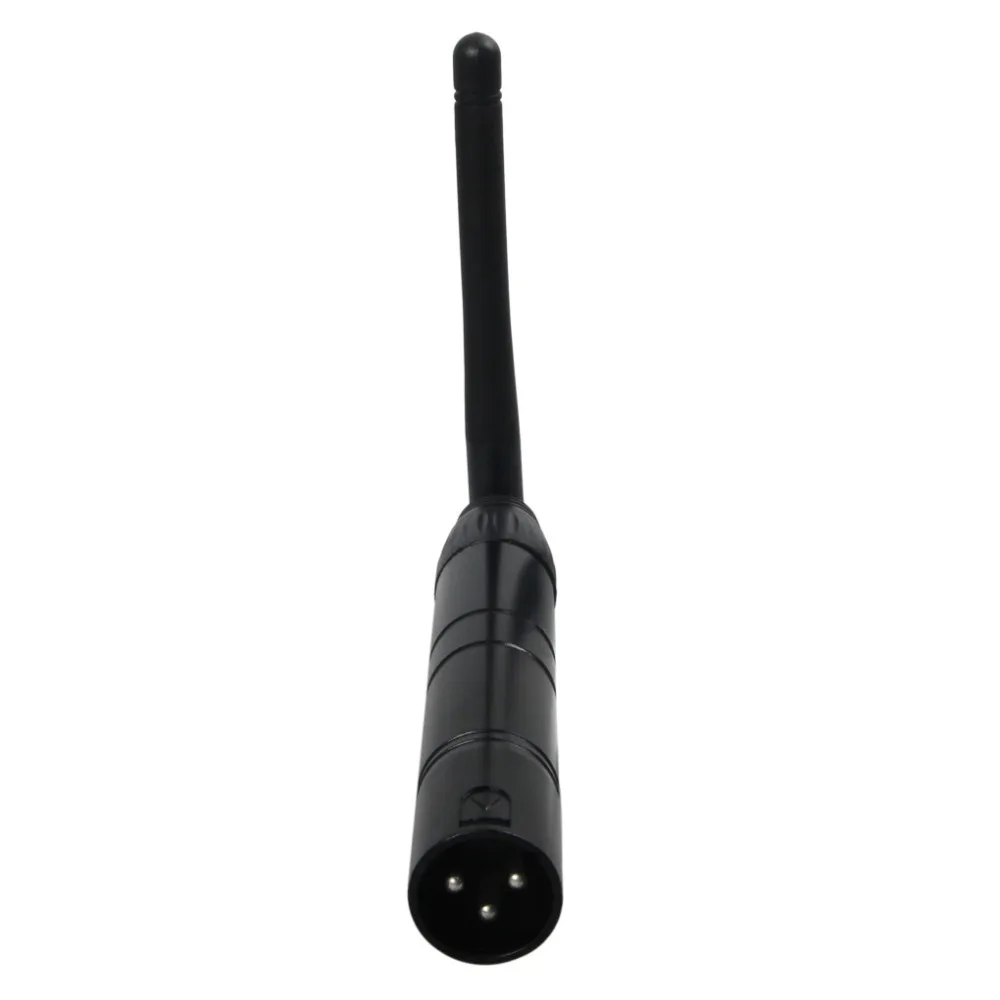

1 x เครื่องส่งสัญญาณ (พร้อมปลั๊ก)

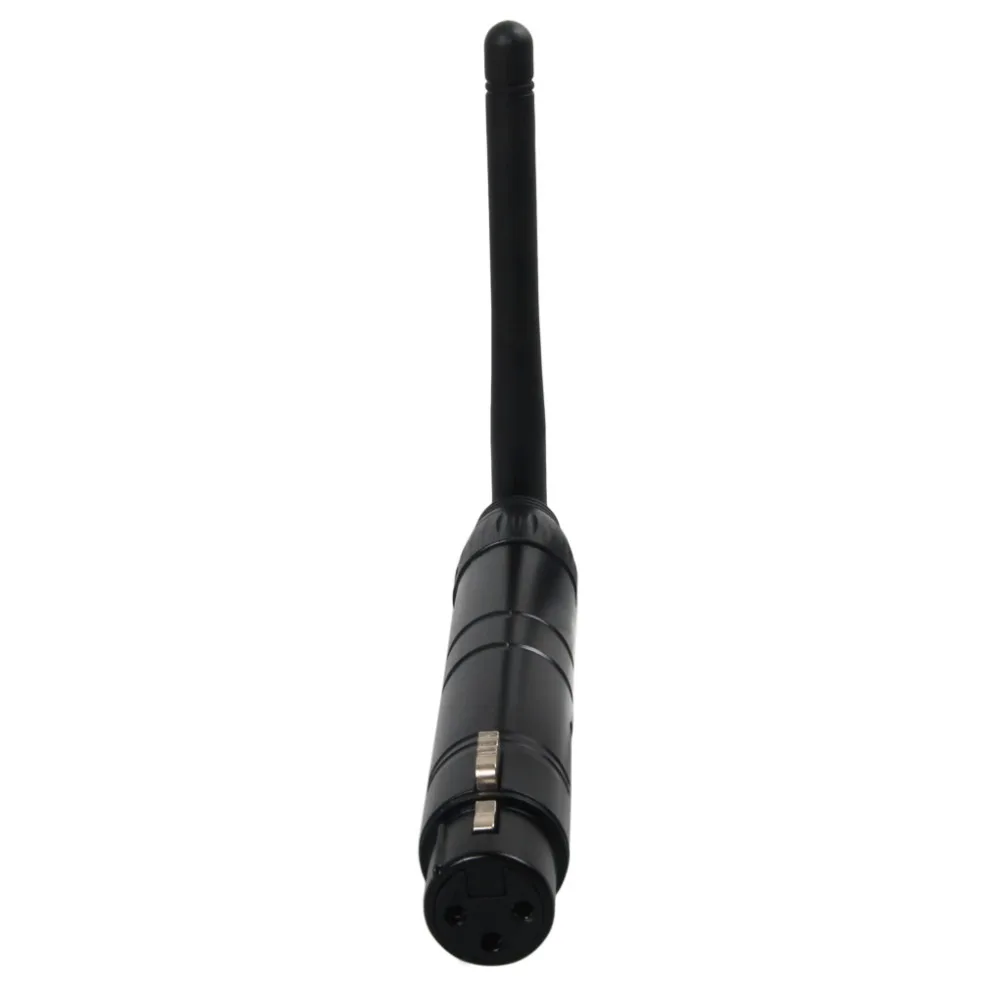

1 x Receiver (พร้อมปลั๊ก)
