400x300, módulo de exibição e-ink de 4.2 polegadas, interface spi

Visão geral

Este é um módulo de exibição e-ink, 4.2 polegadas, resolução 400x300, com controlador incorporado, comunicando-se através da interface spi.

Devido às vantagens como ultra baixo consumo de energia, amplo ângulo de visão, ótimo efeito sob a luz solar, é uma escolha ideal para aplicações como etiqueta de prateleira, instrumento industrial, e assim por diante.

Características

No sem luz de fundo, mantém exibindo o último conteúdo por um longo tempo mesmo quando a energia para baixo
Ultra ultra baixo consumo de energia, basicamente a energia só é necessária para refrescar
Interface interface spi, para conectar com placas de controlador como raspberry pi/arduino/nucleo, etc.
Translator tradutor de tensão a bordo, compatível com 3.3 v/5 v mcus
● Vem com recursos de desenvolvimento e manual (exemplos para raspberry pi/jetson nano/arduino/stm32)

Especificações

Tensão de funcionamento do ●: 3.3 v 5 5 v
Interface interface: spi de 3 fios, spi de 4 fios
Outline dimensão do esboço: 103.0mm × 78.5mm
Size tamanho da tela: 84.8mm × 63.6mm
Pitch ponto passo: 0.212 × 0.212
Resolution resolução: 400 × 300
Display cor da tela: preto, branco
Grey nível cinzento: 2
Time tempo de atualização completa: 4S
Refresh atualizar potência: 26.4 mw (typ.)
Power potência em espera: <0.017 mw
● Ângulo de visão:> 170

Fotos

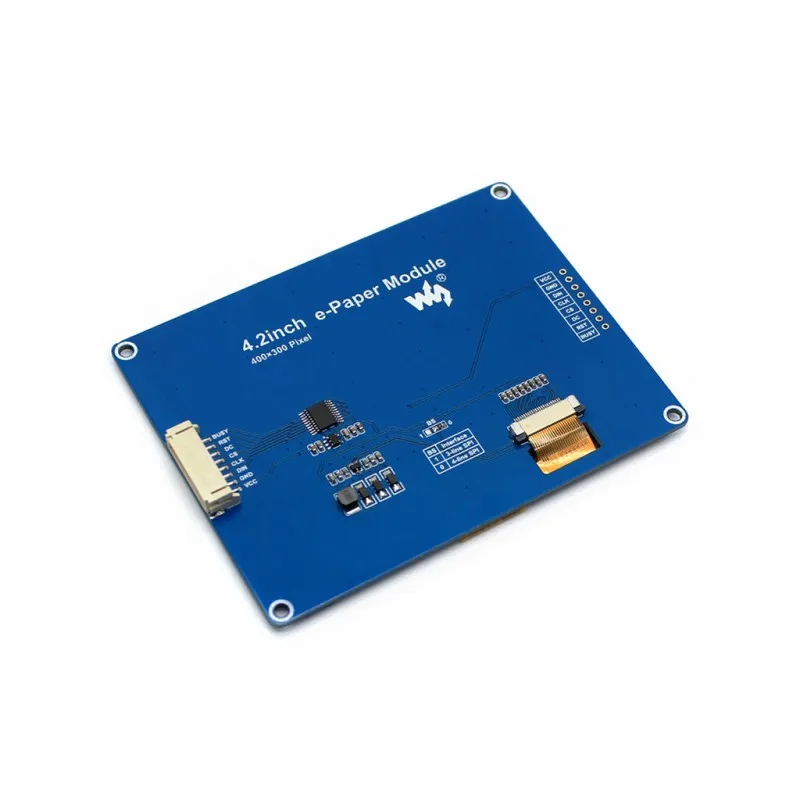

4.2inch-e-paper-module-c-3_1

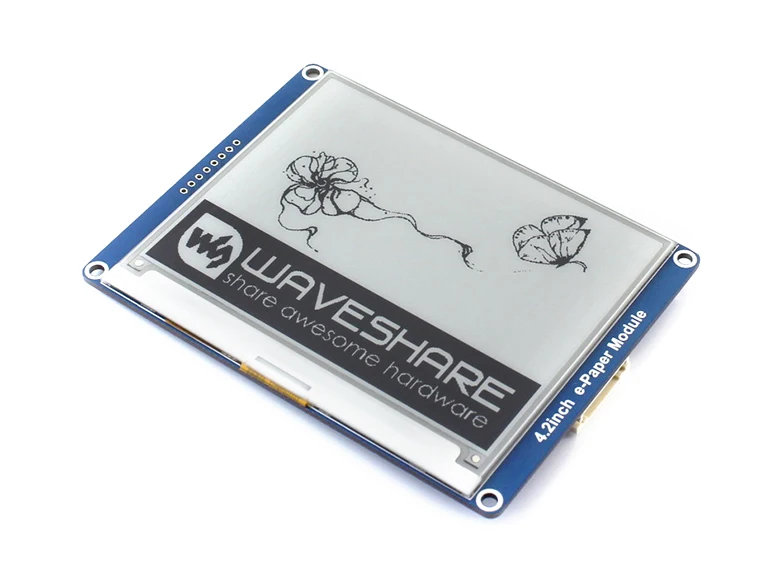

4.2inch-e-Paper-Module-3 4.2inch-e-Paper-Module-intro \

Interface

SÍMBOLO	DESCRIÇÃO
VCC	3.3 v ~ 5 v
GND	Chão
DIN	SPI MOSI pin
CLK	SPI SCK pin
CS	Seleção de chip spi, baixo ativo
DC	Seleção de dados/comandos (alta para dados, baixa para comando)
RST	Reset externo, baixo ativo
OCUPADO	Saída de status ocupado, baixa ativa

Dimensões

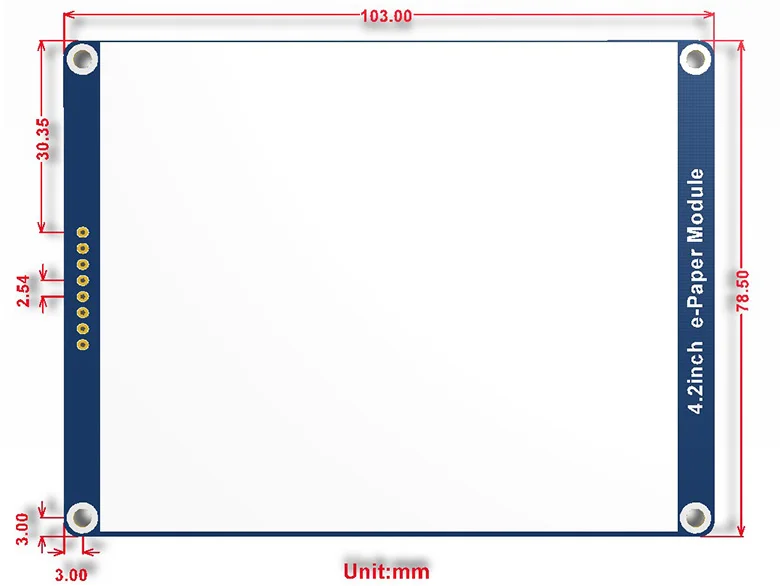

4.2inch e-Paper Module dimensions

Recursos de desenvolvimento

Wiki:Www.waveshare.com/wiki/4.2inch_e-Paper_Module

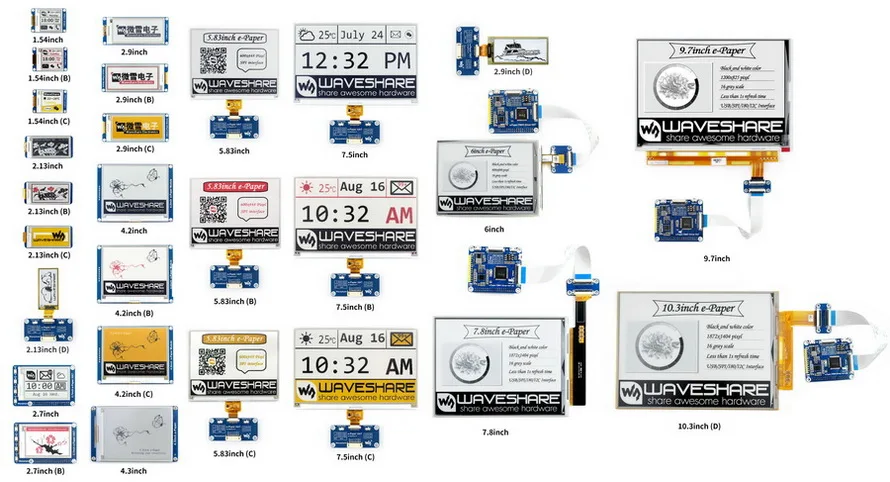

Guia de seleção

NÚMERO da peça	CORES	ESCALA de CINZA	RESOLUÇÃO	Tamanho da tela (mm)	Dimensão do esboço (milímetro)	Tempo de atualização completo (s)	ATUALIZAÇÃO PARCIAL	PI CABEÇALHO1	INTERFACE
Módulo de papel eletrônico de 1.54 polegadas	Preto, branco	2	200x200	27.60 × 27.60	48.0 × 33.0	2	√	×	SPI
Módulo de papel eletrônico de 1.54 polegadas (b)	Vermelho, preto, branco	2	200x200	27.60 × 27.60	48.0 × 33.0	8	×	×	SPI
Módulo de papel eletrônico de 1.54 polegadas (c)	Amarelo, preto, branco	2	152x152	27.51 × 27.51	48.0 × 33.0	27	×	×	SPI
Chapéu de papel eletrônico de 2.13 polegadas	Preto, branco	2	250x122	48.55 × 23.71	65.0 × 30.2	2	√	√	SPI
Chapéu de papel eletrônico de 2.13 polegadas (b)	Vermelho, preto, branco	2	212x104	48.55 × 23.71	65.0 × 30.2	15	×	√	SPI
Chapéu de papel eletrônico de 2.13 polegadas (c)	Amarelo, preto, branco	2	212x104	48.55 × 23.71	65.0 × 30.2	15	×	√	SPI
Chapéu de papel eletrônico de 2.13 polegadas (d)	Preto, branco	2	212x104	48.55 × 23.71	59.2 × 29.2	2	√	√	SPI
Chapéu de papel eletrônico de 2.7 polegadas	Preto, branco	2	264x176	57.29 × 38.19	85.0 × 56.0	6	×	√	SPI
Chapéu de papel eletrônico de 2.7 polegadas (b)	Vermelho, preto, branco	2	264x176	57.29 × 38.19	85.0 × 56.0	15	×	√	SPI
Módulo de papel eletrônico de 2.9 polegadas	Preto, branco	2	296x128	66.89 × 29.05	89.5 × 38.0	2	√	×	SPI
Módulo de papel eletrônico de 2.9 polegadas (b)	Vermelho, preto, branco	2	296x128	66.89 × 29.05	89.5 × 38.0	15	×	×	SPI
Módulo de papel eletrônico de 2.9 polegadas (c)	Amarelo, preto, branco	2	296x128	66.89 × 29.05	89.5 × 38.0	15	×	×	SPI
Chapéu de papel eletrônico de 2.9 polegadas (d)	Preto, branco	2	296x128	66.90 × 29.06	79.0 × 36.7	2	√	√	SPI
Módulo de papel eletrônico de 4.2 polegadas	Preto, branco	2	400x300	84.80 × 63.60	103.0 × 78.5	4	×	×	SPI
Módulo de papel eletrônico de 4.2 polegadas (b)	Vermelho, preto, branco	2	400x300	84.80 × 63.60	103.0 × 78.5	15	×	×	SPI
Módulo de papel eletrônico de 4.2 polegadas (c)	Amarelo, preto, branco	2	400x300	84.80 × 63.60	103.0 × 78.5	15	×	×	SPI
Módulo do uart do e-paper de 4.3 polegadas	Preto, branco	4	800x600	88.00 × 66.00	118.0 × 75.0	1.5	×	×	UART
Chapéu de papel eletrônico de 5.83 polegadas	Preto, branco	2	600x448	118.8 × 88.26	125.4 × 99.5	3.5	×	√	SPI
Chapéu de papel eletrônico de 5.83 polegadas (b)	Vermelho, preto, branco	2	600x448	118.8 × 88.26	125.4 × 99.5	14	×	√	SPI
Chapéu de papel eletrônico de 5.83 polegadas (c)	Amarelo, preto, branco	2	600x448	118.8 × 88.26	125.4 × 99.5	26	×	√	SPI
6 polegadas e-papel chapéu	Preto, branco	16	800x600	122.4 × 90.6	138.4 × 101.8	<1	√	√	USB/SPI/ I80/I2C
Chapéu de papel eletrônico de 7.5 polegadas	Preto, branco	2	640x384	163.20 × 97.92	170.2 × 111.2	6	×	√	SPI
Chapéu de papel eletrônico de 7.5 polegadas (b)	Vermelho, preto, branco	2	640x384	163.20 × 97.92	170.2 × 111.2	16	×	√	SPI
Chapéu de papel eletrônico de 7.5 polegadas (c)	Amarelo, preto, branco	2	640x384	163.20 × 97.92	170.2 × 111.2	16	×	√	SPI
Chapéu de papel eletrônico de 7.8 polegadas	Preto, branco	16	1872 × 1404	158.18 × 118.64	173.8 × 127.6	<1	√	√	USB/SPI/ I80/I2C
Chapéu de papel eletrônico de 9.7 polegadas	Preto, branco	16	1200x825	202.8 × 139.43	218.8 × 156.4	<1	√	√	USB/SPI/ I80/I2C
Chapéu de papel eletrônico de 10.3 polegadas (d)	Preto, branco	16	1872 × 1404	209.66 × 157.25	227.7 × 165.8	<1	√	√	USB/SPI/ I80/I2C

1. cabeçalho pi: padrão raspberry pi 40pin gpio extensão encabeçamento, suporta raspberry pi placas da série

CONTEÚDO DO PACOTE

Peso:0.052 kg

1. módulo de papel eletrônico de 4.2 polegadas x1
2. PH2.0 20 cm 8Pin x1
